Paglalarawan:

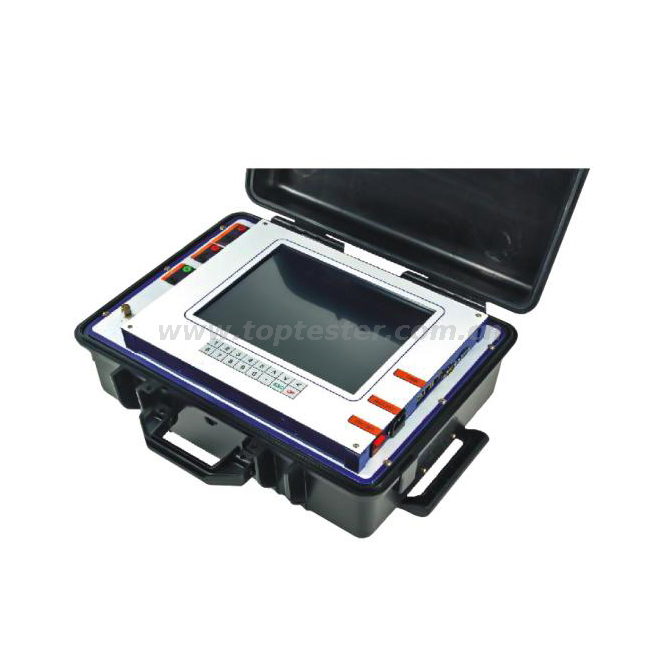

Ang analyzer na ito TPVA-404 maaaring tawagan transformers dynamic na katangian tester, boltahe at kasalukuyang mga transformer dynamic na katangian tester, transpormer synthesized tester, transpormer volt-ampere na katangian tester, CTPT synthesized pagsusuliteh, CT volt-ampere na katangian tester, PT volt-ampere na katangian tester, transpormador na katangian synthesized tester, transpormer lumilipas na mga katangian tester, ang boltahe, ratio pagbabago, polarity synthesized tester.
TPVA-404 ay isang versatility kasalukuyang at boltahe transpormador katangian tester alinsunod sa IEC60044-1 / GB1208, IEC60044-2GB1207, IEC60044-6 / GB16847 at C57.13, ang instrumento ay maaaring makakuha ng katangian ng paggulo ng kasalukuyang at boltahe na transpormer, mga parameter ng paggulo, lumiliko ratio, lumiliko ang error sa ratio, polarity, coil resistance, mga linya ng hysteresis loop at iba pang iba't ibang pang-eksperimentong parameter, ang sinusukat na kasalukuyang transpormer inflection ang boltahe ng punto ay maaaring umabot ng hanggang 45KV.
Ang CT / PT Analyzer ay maaari ding gamitin sa mga sumusunod boltahe transpormer mga pagsubok:
Pinapalitan ng PT ang pagtuklas ng ratio
Pagsusuri ng polarity ng PT
PT pangalawang paikot-ikot na pagsukat ng paglaban
PT pangalawang pagsukat ng pagkarga
Application:
1) Pagsusuri ng mga parameter ng CT nameplate
2) Pagsusuri ng parameter ng CT kailan access sa kasalukuyang load
3) pag-aralan ang epekto ng lumilipas na mga katangian sa CT relay mga kagamitan sa proteksyon
4) Data ng nameplate ng PT suriin
5) PT secondary load check
Mga teknikal na parameter:
1. input boltahe: AC220V ± 10%, 50Hz / 60Hz ± 10%
2. output boltahe: 0.1 ~ 180V (AC)
3. kasalukuyang output: 0.001 ~ 5A (RMS)
4. kapangyarihan ng output: 500VA
5. ang pinakamataas na katumbas inflection boltahe: 45KV
6. ang kasalukuyang pagsukat: Saklaw: 0 ~ 10A (autoraging 0.1 / 0.4 / 2 / 10A)
7. ang pagsukat ng boltahe: Saklaw: 0 ~ 200V (autoraging 1/10/70 / 200V)
8. pagsukat ng ratio ng pagliko: Saklaw: 1 hanggang 35,000,
9.ppagsukat ng hase: Katumpakan: ± 2min, Resolusyon: 0.01min
10. saklaw ng pagsukat ng paglaban sa pangalawang paikot-ikot: Saklaw: 0 ~ 8KΩ (autoraging 2/20 / 80Ω / 800Ω / 8kΩ)
11. Mga kondisyon sa pagtatrabaho: Temperatura: -10 ℃ ~ 50 ℃, halumigmig: ≤90%
12. Sukat: 485mm 356mm 183mm
13. Timbang: 15Kg
